Redskapsfästen
Ibland uppstår det en del frågetecken när man ska handla redskap till sin maskin. Den absolut vanligaste frågan vi får är; "Vilket fäste har jag på min maskin?"
Inom entreprenad, lantbruk och industri så finns det en hel uppsjö av olika maskinfästen. För att krångla till det ytterligare kan du exempelvis på din traktor ha en Trima-lastare men det behöver dock inte nödvändigtvis betyda att du har just SMS/Trima-fäste på din maskin. Lastaren kan i sin tur vara utrustad med ett annat maskinfäste.
Enklaste sättet att ta redan på vilket fäste just du har är genom tre olika mått. Bästa sättet är att mäta på ett redskap du har sedan tidigare genom att ta måttet mellan redskapskrokarna (bredden), hur långt är det mellan kroken och låshålet (C/C) och vad är det för diameter på kroken respektive låshålet? Genom att samla in de måtten går det oftast ganska enkelt att söka reda på vilket redskapsfäste det gäller.

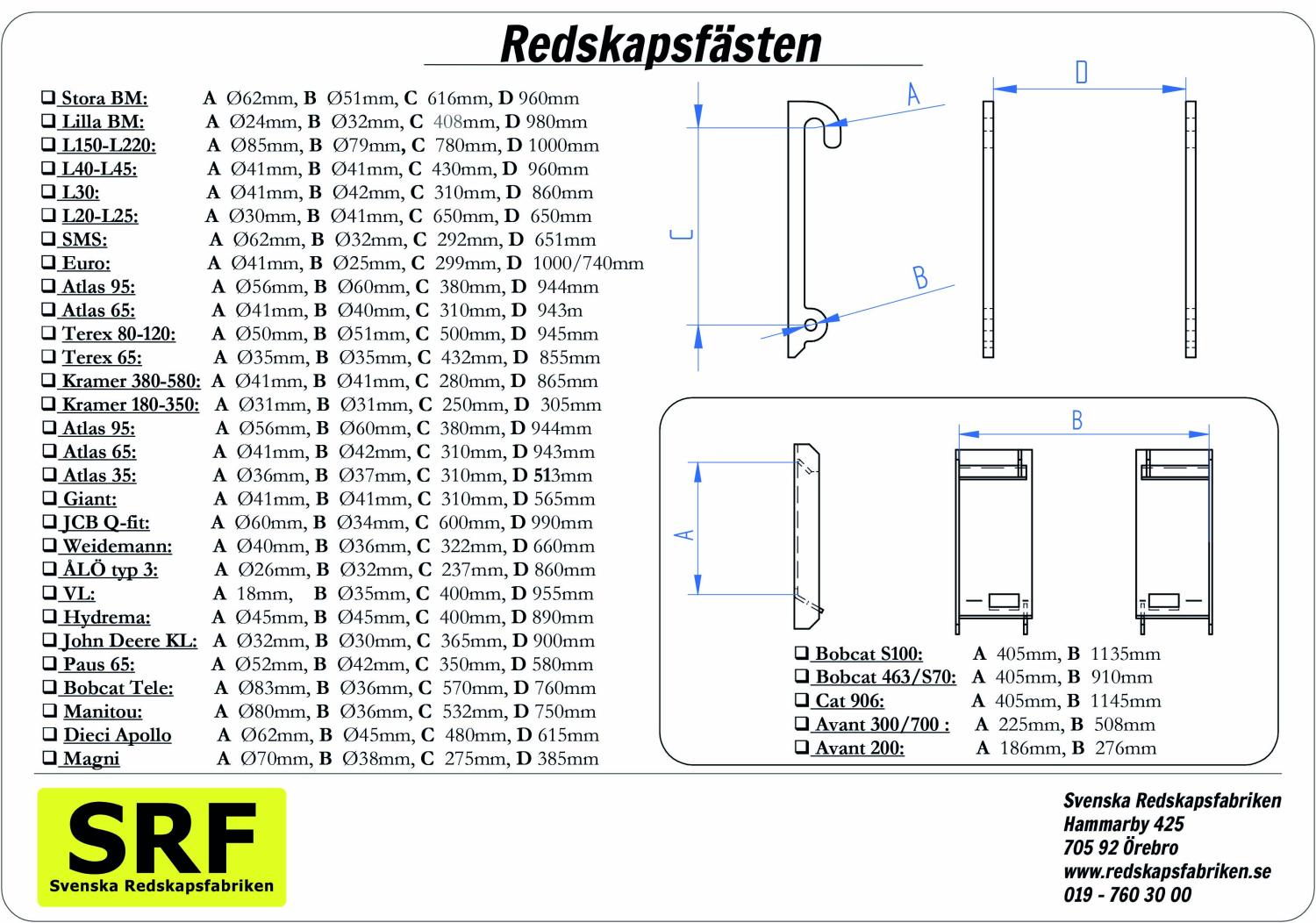

I bilden nedan kan du se ett antal mått på de vanligaste redskapsfästena.
Grindfästen

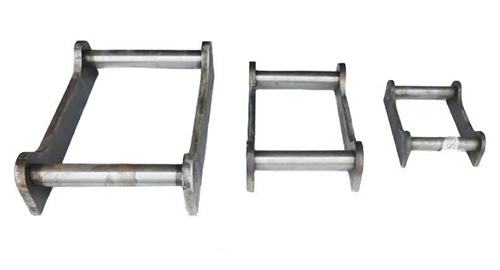

Grindfästen, även kallat ombyggnadsfäste, används på redskap till exempelvis grävmaskiner och traktorgrävare. I likhet med redskapsfästena ovan finns det ett flertal olika grindfästen. Bland de vanligaste fästena på den nordiska marknaden är den så kallade S-standarden. Men hur vet man vilket fäste man har?
Till att börja med är fästena anpassade efter storlek på maskinen. I listan nedan kan du se vilken som är den max rekommenderade maskinvikten för respektive fäste.
- S30/150 - 2 ton
- S30/180 - 2 ton
- S40 - 6 ton
- S45 - 11 ton
- S50 - 11 ton
- S60 - 18 ton
- S70 - 30 ton
- S80 - 40 ton
Precis som med redskapsfästen är det tre mått som behövs för att vara helt säker på vilket fäste det är som sitter på din maskin. Återigen är det enklast att mäta på exempelvis en skopa du redan har. Måtten som behövs är axeldiamtern, bredden på grindfästet samt måttet från axel till axel (C/C).
Att tänka på! Hydrema 45 misstas ibland för grindfäste S45. Hydrema 45 är vanligt i bland annat Danmark.
Mått Hydrema 45
- Axel: 45 mm
- Bredd invändigt gavlar: 296 mm
- C/C axlar: 330 mm
Gripar - hur mäts storleken?

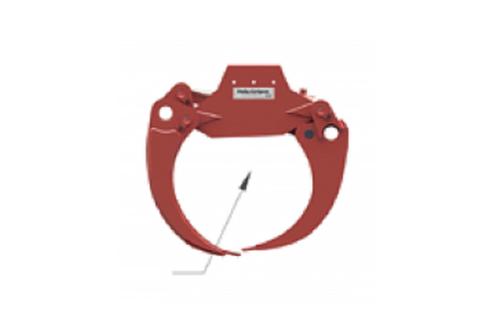

Griparna vi har i lager från Dala-Gripens sortiment namnges alltid med en siffra, exempelvis DG 8 eller DGE 20. Siffran 20 står för griparean på gripen, i detta fall är det alltså 0,20m2. Griparean mäts invändigt på gripen när gripklorna körs ihop så att spetsarna precis möts.
Samma princip gäller för Dala-Gripens sorteringsgrip eller timmergrip.
Gaffelben - vilken infästning har jag?
Våra gaffelställ/pallgafflar säljs kompletta med tillhörande gaffelben. På våra mekaniska gaffelställ flyttar du alltså benen manuellt genom att lyfta på låsspärren som sitter på gaffelns ovansida, ställ in önskat läge och lås gaffelbenet i position.
Gaffelbenen vi har är konstruerade enligt Europeisk standard, så kallad FEM-upphängning.

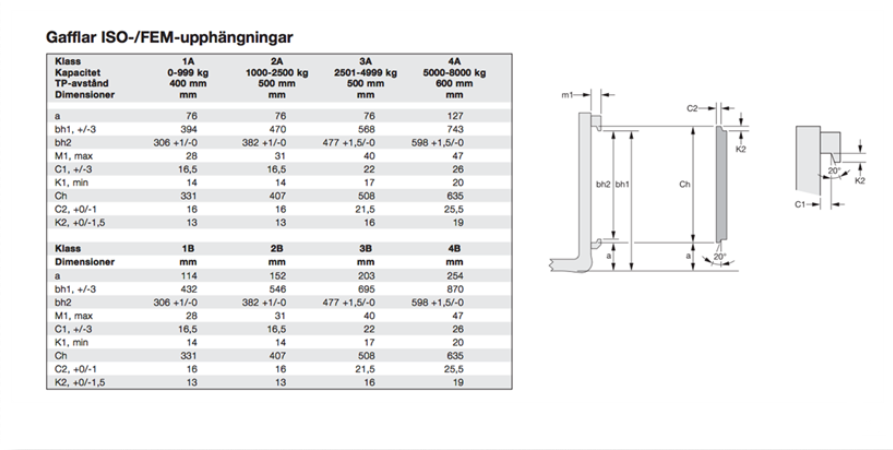

Har du redan ett par gaffelben men är osäker på vilken upphängning just du har? Det tar du reda på genom några enkla mått på klackarna på gaffelbenets rygg. Se måtten i listan nedan.
Redskapsfästen
Ibland uppstår det en del frågetecken när man ska handla redskap till sin maskin. Den absolut vanligaste frågan vi får är; "Vilket fäste har jag på min maskin?"
Inom entreprenad, lantbruk och industri så finns det en hel uppsjö av olika maskinfästen. För att krångla till det ytterligare kan du exempelvis på din traktor ha en Trima-lastare men det behöver dock inte nödvändigtvis betyda att du har just SMS/Trima-fäste på din maskin. Lastaren kan i sin tur vara utrustad med ett annat maskinfäste.
Enklaste sättet att ta redan på vilket fäste just du har är genom tre olika mått. Bästa sättet är att mäta på ett redskap du har sedan tidigare genom att ta måttet mellan redskapskrokarna (bredden), hur långt är det mellan kroken och låshålet (C/C) och vad är det för diameter på kroken respektive låshålet? Genom att samla in de måtten går det oftast ganska enkelt att söka reda på vilket redskapsfäste det gäller.
I bilden kan du se ett antal mått på de vanligaste redskapsfästena.

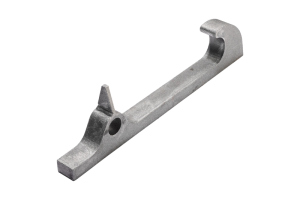

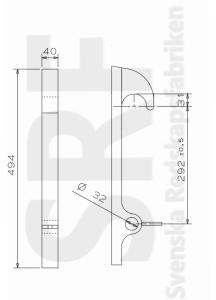

SMS TRIMA
Kärt barn har många namn. SMS/Trima, SMS eller Trima är egentligen bara olika namn men har samma konstruktion och mått. Den varierande benämningen beror lite på region samt tillverkare men SMS och Trima är samma system.
Hur vet jag om jag har SMS/Trima? Det säkraste sättet är att mäta på en skopa eller ett annat redskap du redan har eller på maskinfästet. Måtten för SMS/Trima är; Krokdiameter 62 mm, låshål 32 mm, C/C krok-låshål 292 mm, bredd (mellan krokarna) 651 mm.

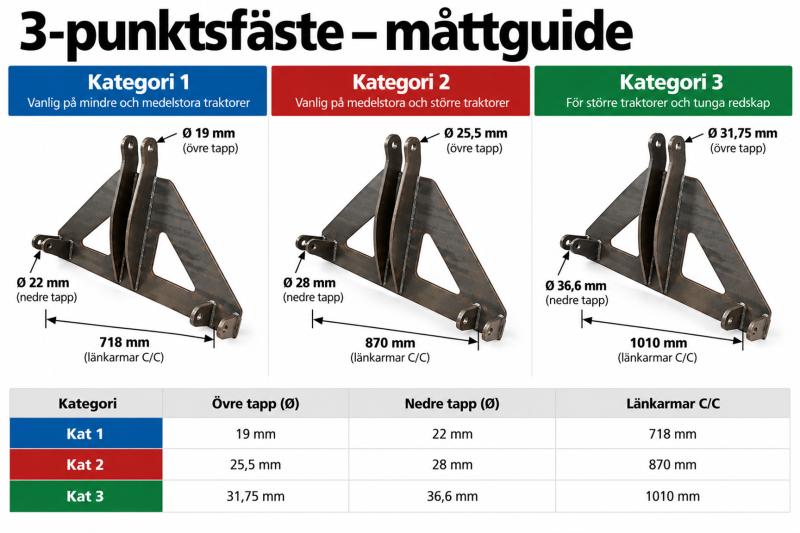

Vad är ett 3-punktsfäste?
Ett 3-punktsfäste är ett vanligt system för att koppla redskap till traktorns trepunktslyft. Redskapet kopplas i tre punkter – två nedre dragarmar och ett övre toppstag.
Vilket 3-punktsfäste till traktorn som passar beror på vilken kategori och vilka infästningsmått traktorns trepunktslyft använder. Kontrollera traktorns specifikationer och jämför dem med redskapets eller redskapsfästets mått innan köp
Grindfästen
Grindfästen, även kallat ombyggnadsfäste, används på redskap till exempelvis grävmaskiner och traktorgrävare. I likhet med redskapsfästena ovan finns det ett flertal olika grindfästen. Bland de vanligaste fästena på den nordiska marknaden är den så kallade S-standarden. Men hur vet man vilket fäste man har?
Till att börja med är fästena anpassade efter storlek på maskinen. I listan nedan kan du se vilken som är den max rekommenderade maskinvikten för respektive fäste.
- S30/150 - 2 ton
- S30/180 - 2 ton
- S40 - 6 ton
- S45 - 11 ton
- S50 - 11 ton
- S60 - 18 ton
- S70 - 30 ton
- S80 - 40 ton
Precis som med redskapsfästen är det tre mått som behövs för att vara helt säker på vilket fäste det är som sitter på din maskin. Återigen är det enklast att mäta på exempelvis en skopa du redan har. Måtten som behövs är axeldiamtern, bredden på grindfästet samt måttet från axel till axel (C/C).
Att tänka på! Hydrema 45 misstas ibland för grindfäste S45. Hydrema 45 är vanligt i bland annat Danmark.
Mått Hydrema 45
- Axel: 45 mm
- Bredd invändigt gavlar: 296 mm
- C/C axlar: 330 mm
Gripar - hur mäts storleken?

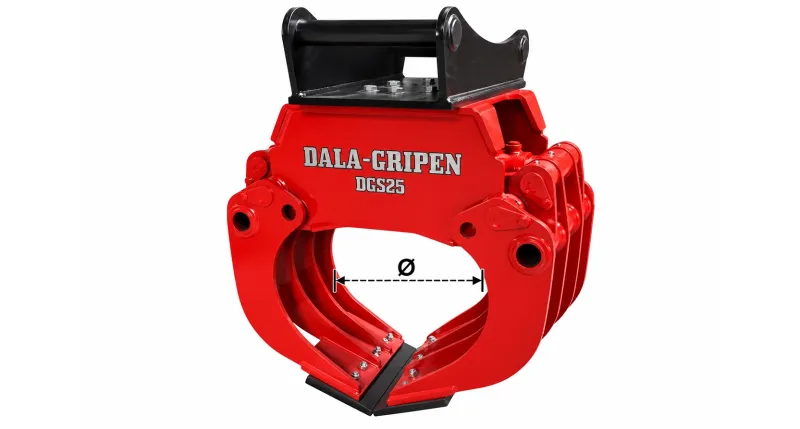

Griparna vi har i lager från Dala-Gripens sortiment namnges alltid med en siffra, exempelvis DG 8 eller DGS 25. Siffran 25, i det här fallet, står för griparean på gripen, i detta fall är det alltså 0,25m2.
Griparean mäts invändigt på gripen när gripklorna körs ihop så att spetsarna precis möts.
Samma princip gäller för samtliga gripar i Dala-Gripens sortiment.
Gaffelben - vilken infästning har jag?
Våra gaffelställ/pallgafflar säljs kompletta med tillhörande gaffelben. På våra mekaniska gaffelställ flyttar du alltså benen manuellt genom att lyfta på låsspärren som sitter på gaffelns ovansida, ställ in önskat läge och lås gaffelbenet i position.
Gaffelbenen vi har är konstruerade enligt Europeisk standard, så kallad FEM-upphängning.
Har du redan ett par gaffelben men är osäker på vilken upphängning just du har? Det tar du reda på genom några enkla mått på klackarna på gaffelbenets rygg. Se måtten i listan till vänster.

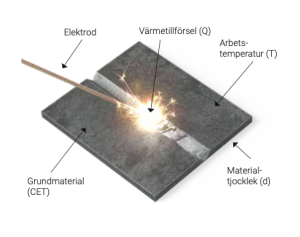

Svetsinstruktion
Vi lagerhåller både skär- och slitstål från Olofsfors. Stålet ger optimalt skydd samt maximal slittid. För dig som behöver byta ut skärstål eller renovera din skopa med högkvalitativt stål.
Bruxite™ är ett härdat borstål och här kan du hitta svetsintruktioner för detta.

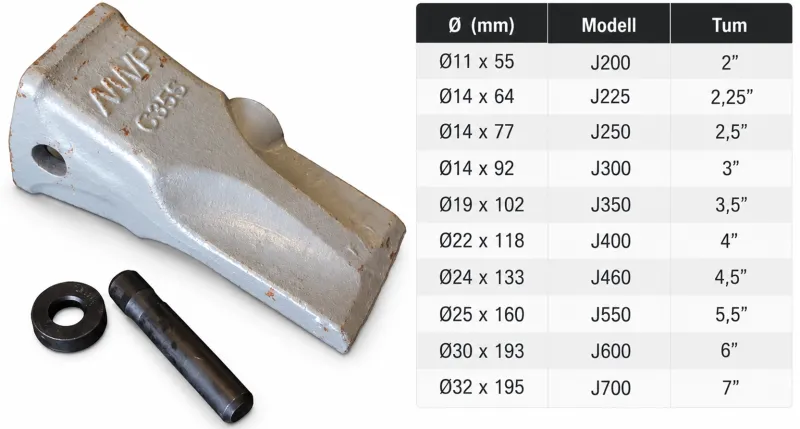

Vilken storlek har min CAT J-tand?
CAT J-systemet är den vanligaste standarden för skoptänder på grävmaskiner och lastmaskiner.
Vanliga utföranden är syltand (platt spets, även kallad anknäbb, för hårdare material som tjäle eller packad jord) och bergtand (klassisk spetsig form för allroundgrävning).
Storleken på tanden mäts ofta i tum eller J-storlekar, till exempel J200 (2 tum), J250 (2,5 tum), J300 (3 tum) och J350 (3,5 tum).
Storleken på din tand tar du enklast reda på genom att mäta diameter och längd på låspinnen.
